네트워킹 옵션 1: 프로바이더 네트워크¶

구성요소 설치¶

네트워킹 구성요소 설치와 구성¶

1. # apt-get install neutron-server neutron-plugin-linuxbridge-agent \
     neutron-dhcp-agent neutron-metadata-agent


   네트워킹 옵션 2를 위해, neutron-l3-agent 패키지 또한 설치합니다.

2. database management, Identity service credentials, service endpoint registration, message queue credentials 에 대한 프롬프트에서 응답합니다.

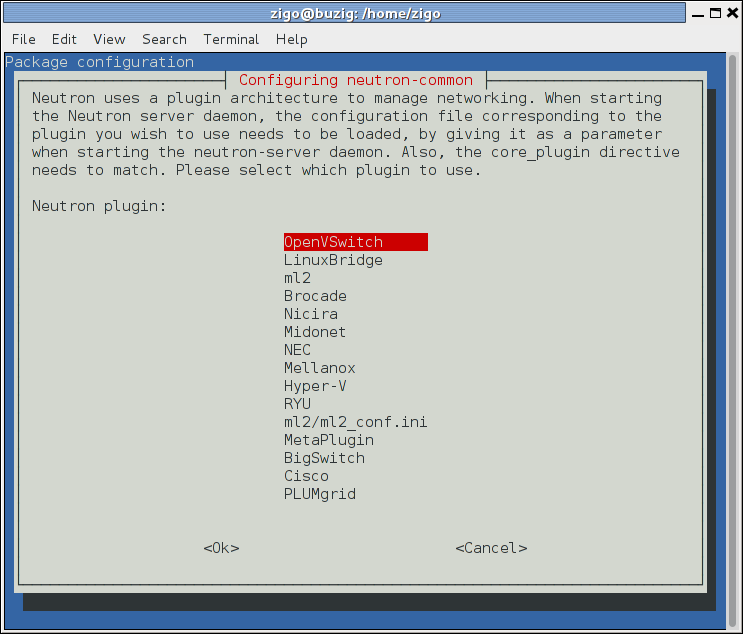

3. ML2 플러그인을 선택합니다:



   주석

   ML2 플러그인을 선택하면 service_plugins 로 설정하고 /etc/neutron/neutron.conf 파일의 allow_overlapping_ips 옵션에 적절한 값을 입력 채웁니다.

Modular Layer 2 (ML2) 플러그인 구성¶

ML2 플러그인은 인스턴스에 대한 layer-2 (브리징과 스위칭) 가상 네트워킹 인프라를 구축하여 리눅스 브릿지 메커니즘을 사용합니다.

• /etc/neutron/plugins/ml2/ml2_conf.ini 파일을 수정하고 다음 작업을 진행합니다:

  • [ml2] 섹션에서 flat, VLAN 네트워크를 활성화합니다:

    [ml2]
    ...
    type_drivers = flat,vlan


  • [ml2] 섹션에서 프로젝트 (사설) 네트워크를 비활성화합니다:

    [ml2]
    ...
    tenant_network_types =


  • [ml2] 섹션에서 리눅스 브릿지 체계를 활성화합니다:

    [ml2]
    ...
    mechanism_drivers = linuxbridge


    경고

    ML2 플러그인을 구성한 후, type_drivers 옵션의 값을 제거하게 되면 테이터베이스 불일치가 발생할 수 있습니다.

  • [ml2] 섹션에서 포트 보안 확장 드라이버를 활성화 합니다:

    [ml2]
    ...
    extension_drivers = port_security


  • [ml2_type_flat] 섹션에서 공용 플랫 프로바이더 네트워크를 구성합니다:

    [ml2_type_flat]
    ...
    flat_networks = public


  • [securitygroup] 섹션에서 시큐리티 그룹 규칙의 효율을 높이기 위해 ipset 을 활성화합니다:

    [securitygroup]
    ...
    enable_ipset = True


리눅스 브릿지 에이전트 구성¶

리눅스 브릿지 에이전트는 사설 네트워크 상의 VXLAN 터널링을 포함하는 인스턴스에 대한 layer-2(브릿징과 스위칭) 가상 네트워킹 인프라를 구축하고 시큐리티 그룹을 처리합니다.

• Edit the /etc/neutron/plugins/ml2/linuxbridge_agent.ini file and complete the following actions:

  • [linux_bridge] 섹션에서, 공용 물리 네트워크 인터페이스에 공용 가상 네트워크를 매핑합니다:

    [linux_bridge]
    physical_interface_mappings = public:PUBLIC_INTERFACE_NAME


    물리적인 공용 네트워크 인터페이스를 기본으로 하여 PUBLIC_INTERFACE_NAME 을 변경합니다.

  • [vxlan] 섹션에서, VXLAN 오버레이 네트워크를 비활성합니다:

    [vxlan]
    enable_vxlan = False


  • [agent] 섹션에서, ARP spoofing 방어를 활성화합니다:

    [agent]
    ...
    prevent_arp_spoofing = True


  • [securitygroup] 섹션에서 시큐리티 그룹을 활성화시키고 리눅스 브릿지 iptables 방화벽 드라이버를 구성합니다:

    [securitygroup]
    ...
    enable_security_group = True
    firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver


DHCP 에이전트 구성¶

DHCP agent 가상 네트워크에대한 DHCP 서비스를 제공합니다.

• /etc/neutron/dhcp_agent.ini 파일을 수정하고 다음 작업을 완료합니다:

  • [DEFAULT] 섹션에서 Linux 브릿지 인터페이스 드라이버, Dnsmasq DHCP 드라이버를 구성하고 격리된 메타데이터를 활성화하여 공용 네트워크 상의 인스턴스가 네트워크에서 메타데이터를 액세스하도록 합니다:

    [DEFAULT]
    ...
    interface_driver = neutron.agent.linux.interface.BridgeInterfaceDriver
    dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
    enable_isolated_metadata = True


  • (옵션) 트러블 슈팅을 지원하기 위해, [DEFAULT] 섹션에서 verbose 로깅을 활성화합니다:

    [DEFAULT]
    ...
    verbose = True


Networking controller node configuration 로 돌아갑니다.
