Service Function Chaining¶

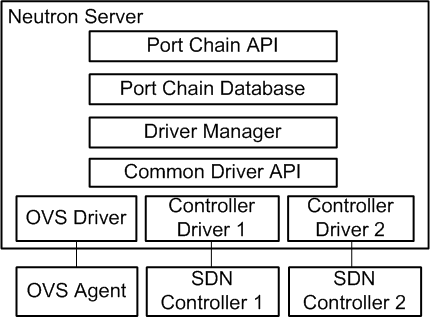

ポートチェイン (port chain)¶

• id - ポートチェイン ID
• tenant_id - プロジェクト ID
• name - 分かりやすい名前
• description - 分かりやすい説明
• port_pair_groups - ポートペアグループ ID のリスト
• flow_classifiers - flow classifier ID のリスト
• chain_parameters - チェインパラメーターの dict

ポートチェインは、ポートペアグループの列で構成されます。各ポートペアグループは、そのポートチェインでの各ホップに対応します。ポートペアのグループは、等価な機能を提供するサービス機能を表現します。例えば、ファイアウォールのサービス機能のグループなどです。

Flow Classifier はフローを特定します。ポートチェインには複数の Flow Classifier を含めることができます。 Flow Classifier を指定しなかった場合、そのポートチェインによるトラフィックのステアリング (steering) は実際には行われません。

The chain_parameters attribute contains one or more parameters for the port chain. Currently, it only supports a correlation parameter that defaults to mpls for consistency with Open vSwitch (OVS) capabilities. Future values for the correlation parameter may include the network service header (NSH).

ポートペアグループ (port pair group)¶

• id - ポートペアグループ ID
• tenant_id - プロジェクト ID
• name - 分かりやすい名前
• description - 分かりやすい説明
• port_pairs - サービス機能のポートペアのリスト

ポートペアグループには、ポートペアが 1 つ以上含まれます。複数のポートペアを指定すると、機能的に等価なサービス機能集合間で負荷分散が行われます。

ポートペア (port_pair)¶

• id - ポートペア ID
• tenant_id - プロジェクト ID
• name - 分かりやすい名前
• description - 分かりやすい説明
• ingress - 入力ポート
• egress - 出力ポート
• service_function_parameters - サービス機能パラメーターの dict

ポートペアは、入力ポートと出力ポートを持つサービス機能を表現します。入出力の両方向のポートを持つサービス機能の場合は、入力ポートと出力ポートとして同じポートを指定します。

service_function_parameters 属性は、サービス機能に関連するパラメーターが 1 つ以上含まれます。現時点では、パケットをチェインに関連付ける correlation (関連付け) パラメーターのみがサポートされています。 NSH などのチェインへの関連付けに対応していない従来のサービス機能では、このパラメーターのデフォルト値は none になります。 none に設定する場合、データプレーンの実装でサービス機能のプロキシー機能が提供されている必要があります。

Flow Classifier¶

• id - Flow Classifier ID
• tenant_id - プロジェクト ID
• name - 分かりやすい名前
• description - 分かりやすい説明
• ethertype - Ethernet タイプ (IPv4/IPv6)
• protocol - IP プロトコル
• source_port_range_min - 送信元プロトコルポートの最小値
• source_port_range_max - 送信元プロトコルポートの最大値
• destination_port_range_min - 宛先プロトコルポートの最小値
• destination_port_range_max - 宛先プロトコルポートの最大値
• source_ip_prefix - 送信元 IP アドレスもしくはプレフィックス
• destination_ip_prefix - 宛先 IP アドレスもしくはプレフィックス
• logical_source_port - 送信元ポート
• logical_destination_port - 宛先ポート
• l7_parameters - L7 パラメーターの dict

“source” 関連の属性の組み合わせで、フローの入力元が定義されます。 “destination” 関連の属性の組み合わせで、フローの宛先が定義されます。 l7_parameters 属性は、URL などのレイヤー 7 のフィールドを使ったフロー分類をサポートする際に使用するための予約場所です。 logical_source_port と logical_destination_port 属性は、指定されなかった場合はデフォルトで none``になります。 ``ethertype 属性のデフォルトは IPv4 で、それ以外の属性のデフォルト値はすべてワイルドカード値です。

ポートチェインの作成¶

The following example uses the neutron command-line interface (CLI) to create a port chain consisting of three service function instances to handle HTTP (TCP) traffic flows from 192.0.2.11:1000 to 198.51.100.11:80.

• インスタンス 1
  • 名前: vm1
  • 機能: ファイアウォール
  • ポートペア: [p1, p2]
• インスタンス 2
  • 名前: vm2
  • 機能: ファイアウォール
  • ポートペア: [p3, p4]
• インスタンス 3
  • 名前: vm3
  • 機能: 侵入検知システム (IDS)
  • ポートペア: [p5, p6]

1. ネットワーク net1 を所有するプロジェクトの認証情報を読み込みます。

2. ネットワーク net1 にポートを作成し、その UUID 値を記録しておきます。

   $ openstack port create p1 --network net1
   $ openstack port create p2 --network net1
   $ openstack port create p3 --network net1
   $ openstack port create p4 --network net1
   $ openstack port create p5 --network net1
   $ openstack port create p6 --network net1


3. サービス機能インスタンス vm1 をポート p1 と p2 を使って作成します。 vm2 をポート p3 と p4 を使って作成します。 vm3 をポート p5 と p6 を使って作成します。

   $ openstack server create --nic port-id=P1_ID --nic port-id=P2_ID vm1
   $ openstack server create --nic port-id=P3_ID --nic port-id=P4_ID vm2
   $ openstack server create --nic port-id=P5_ID --nic port-id=P6_ID vm3


   P1_ID, P2_ID, P3_ID, P4_ID, P5_ID, P6_ID は、それぞれのポートの UUID に置き換えてください。

   注釈

   This command requires additional options to successfully launch an instance. See the CLI reference for more information.

   ネットワークインターフェース 1 つで各インスタンスを起動し、後で追加のポートを接続することもできます。

4. 必要なパケットヘッダーに一致する Flow Classifier FC1 を作成します。

   $ neutron flow-classifier-create \
     --description "HTTP traffic from 192.0.2.11 to 198.51.100.11" \
     --ethertype IPv4 \
     --source-ip-prefix 192.0.2.11/32 \
     --destination-ip-prefix 198.51.100.11/32 \
     --protocol tcp \
     --source-port 1000:1000 \
     --destination-port 80:80 FC1


5. ポート p1 と p2 でポートペア PP1 を作成します。同様に、ポート p3 と p4 でポートペア PP2 を、ポート p5 と p6 でポートペア PP3 を作成します。

   $ neutron port-pair-create \
     --description "Firewall SF instance 1" \
     --ingress p1 \
     --egress p2 PP1

   $ neutron port-pair-create \
     --description "Firewall SF instance 2" \
     --ingress p3 \
     --egress p4 PP2

   $ neutron port-pair-create \
     --description "IDS SF instance" \
     --ingress p5 \
     --egress p6 PP3


6. ポートペア PP1 と PP2 でポートペアグループ PPG1 を作成します。また、ポートペア PP3 でポートペアグループ PPG2 を作成します。

   $ neutron port-pair-group-create \
     --port-pair PP1 --port-pair PP2 PPG1
   $ neutron port-pair-group-create \
     --port-pair PP3 PPG2


   注釈

   --port-pair オプションを複数指定することで、機能的に等価なサービス機能のポートペアを複数追加できます。

7. ポートペアグループ PPG1, PPG2 と Flow Classifier FC1 を使って、ポートチェイン PC1 を作成します。

   $ neutron port-chain-create \
     --port-pair-group PPG1 --port-pair-group PPG2 \
     --flow-classifier FC1 PC1


   注釈

   --port-pair-group オプションを複数個指定することで、ポートチェインに追加のポートペアグループを指定できます。 1 つのポートチェインには、少なくとも 1 つポートペアグループを含める必要があります。

   --flow-classifier オプションを複数個指定することで、 1 つのポートチェインに複数の Flow Classifier を指定できます。各 Flow Classifier でフローが特定されます。

ポートチェインやポートペアグループの更新¶

• Use the neutron port-chain-update command to dynamically add or remove port pair groups or flow classifiers on a port chain.

  • 例えば、ポートペアグループ PPG3 をポートチェイン PC1 に追加します。

    $ neutron port-chain-update \
      --port-pair-group PPG1 --port-pair-group PPG2 --port-pair-group PPG3 \
      --flow-classifier FC1 PC1


  • 例えば、 Flow Classifier FC2 をポートチェイン PC1 に追加します。

    $ neutron port-chain-update \
      --port-pair-group PPG1 --port-pair-group PPG2 \
      --flow-classifier FC1 --flow-classifier FC2 PC1


    SFC は、追加された Flow Classifier に一致したトラフィックを、ポートチェインのポートペアグループに転送します。

• Use the neutron port-pair-group-update command to perform dynamic scale-out or scale-in operations by adding or removing port pairs on a port pair group.

  $ neutron port-pair-group-update \
    --port-pair PP1 --port-pair PP2 --port-pair PP4 PPG1


  SFC は、ポートペアグループに新たに追加されたサービス機能に負荷の分散を行います。
