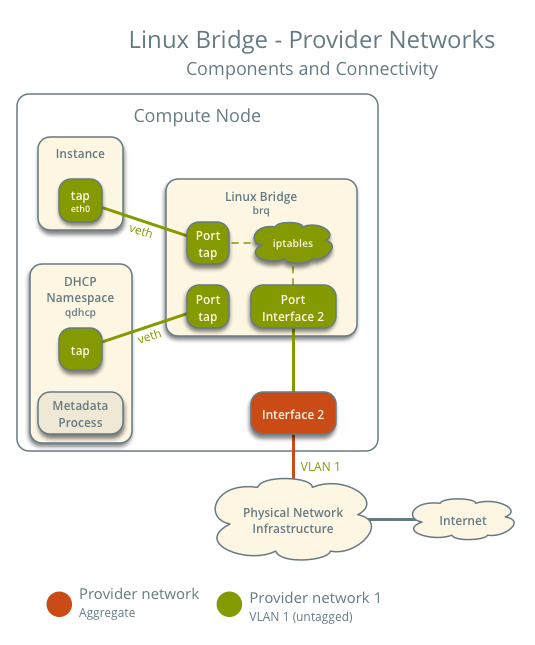

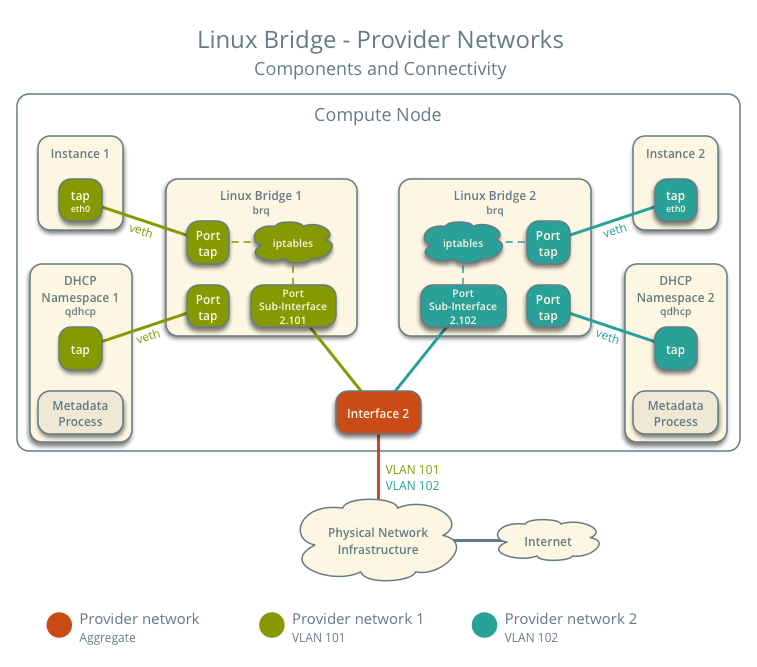

Linux köprü: Sağlayıcı ağlar¶

Denetleyici düğüm¶

1. neutron-server servisini ve ML2 eklentisini sağlayan Ağ hizmet bileşenlerini kurun.

2. neutron.conf dosyasında:

   • Genel seçenekleri yapılandır:

     [DEFAULT]
     core_plugin = ml2
     auth_strategy = keystone

     [database]
     # ...

     [keystone_authtoken]
     # ...

     [nova]
     # ...

     [agent]
     # ...


     [DEFAULT], [database], [keystone_authtoken], [nova], ve [agent] bölümleri için uygun ek yapılandırmaları bulmak için OpenStack sürümünüze göre Kurulum Dökümanları ve Kılavuzları ve Yapılandırma Kılavuzu belgelerine bakın.

   • Hizmet sağlayıcı eklentilerini devre dışı bırakın; çünkü sağlayıcı ağları herhangi bir gereklilik göstermez. Bununla birlikte, bu, Ağ hizmetini yöneten gösterge tablosunun bölümlerini bozar. Daha fazla bilgi için Ocata Kurulum Belgeleri ve Kılavuzları na bakın.

     [DEFAULT]
     service_plugins =


   • Ağ başına iki DHCP aracısı etkinleştirin, böylece her iki hesaplama düğümü de DHCP hizmeti sağlayıcısı ağları sağlayabilir.

     [DEFAULT]
     dhcp_agents_per_network = 2


   • Gerekli ise, MTU yapılandırın.

3. ml2_conf.ini dosyasında:

   • Sürücüleri ve ağ türlerini yapılandır:

     [ml2]
     type_drivers = flat,vlan
     tenant_network_types =
     mechanism_drivers = linuxbridge
     extension_drivers = port_security


   • Ağ eşlemelerini yapılandırın:

     [ml2_type_flat]
     flat_networks = provider

     [ml2_type_vlan]
     network_vlan_ranges = provider


     Not

     tenant_network_types seçeneği, hiçbir değer içermiyor, çünkü mimari self servis ağları desteklemez.

     Not

     network_vlan_ranges seçeneğindeki sağlayıcı değeri keyfi VLAN Kimliklerinin kullanılmasını desteklemek için VLAN ID aralıklarından yoksundur.

4. Veritabanı oluştur.

   # su -s /bin/sh -c "neutron-db-manage --config-file /etc/neutron/neutron.conf \
     --config-file /etc/neutron/plugins/ml2/ml2_conf.ini upgrade head" neutron


5. Aşağıdaki servisleri başlatın:

   • Sunucu

Hesaplama düğümleri¶

1. Ağ servisi Linux köprü katman-2 ajanını kurun.

2. neutron.conf dosyasında, genel seçenekleri yapılandırın:

   [DEFAULT]
   core_plugin = ml2
   auth_strategy = keystone

   [database]
   # ...

   [keystone_authtoken]
   # ...

   [nova]
   # ...

   [agent]
   # ...


   [DEFAULT], [database], [keystone_authtoken], [nova], ve [agent] bölümleri için uygun ek yapılandırmaları bulmak için OpenStack sürümünüze göre Kurulum Dökümanları ve Kılavuzları ve Yapılandırma Kılavuzu belgelerine bakın.

3. linuxbridge_agent.ini dosyasında, Linux köprü ajanını yapılandırın:

   [linux_bridge]
   physical_interface_mappings = provider:PROVIDER_INTERFACE

   [vxlan]
   enable_vxlan = False

   [securitygroup]
   firewall_driver = iptables


   Sağlayıcı ağları barındıran ilgili arabirimin adı ile PROVIDER_INTERFACE``i yer değiştirin. Örnek, ``eth1.

4. dhcp_agent.ini dosyasında, DHCP ajanını yapılandırın:

   [DEFAULT]
   interface_driver = linuxbridge
   enable_isolated_metadata = True
   force_metadata = True


   Not

   force_metadata seçeneği, DHCP ajanını alt ağın bir yönlendiricide bir arabirim barındırıp barındırmadığına bakılmaksızın 169.254.169.254 üzerinde meta veri servisine bir ana bilgisayar yolu sunmasını zorlar ve böylece alt ağlar arasında benzer ve öngörülebilir meta veri davranışı sürdürülür.

5. metadata_agent.ini dosyasında, metadata ajanını yapılandır:

   [DEFAULT]
   nova_metadata_ip = controller
   metadata_proxy_shared_secret = METADATA_SECRET


   METADATA_SECRET değeri, nova.conf dosyasının [neutron] bölümündeki aynı seçeneğin değeriyle eşleşmelidir.

6. Aşağıdaki servisleri başlatın:

   • Linux köprü ajanı
   • DHCP ajanı
   • Metadata ajanı

Servis işlemini doğrula¶

1. Yönetimsel proje kimlik bilgilerini kaynak olarak verin.

2. Ajanların varlığını ve çalışmasını doğrulayın:

   $ openstack network agent list
   +--------------------------------------+--------------------+----------+-------------------+-------+-------+---------------------------+
   | ID                                   | Agent Type         | Host     | Availability Zone | Alive | State | Binary                    |
   +--------------------------------------+--------------------+----------+-------------------+-------+-------+---------------------------+
   | 09de6af6-c5f1-4548-8b09-18801f068c57 | Linux bridge agent | compute2 |                   | True  | UP    | neutron-linuxbridge-agent |
   | 188945d1-9e70-4803-a276-df924e0788a4 | Linux bridge agent | compute1 |                   | True  | UP    | neutron-linuxbridge-agent |
   | e76c440d-d5f6-4316-a674-d689630b629e | DHCP agent         | compute1 | nova              | True  | UP    | neutron-dhcp-agent        |
   | e67367de-6657-11e6-86a4-931cd04404bb | DHCP agent         | compute2 | nova              | True  | UP    | neutron-dhcp-agent        |
   | e8174cae-6657-11e6-89f0-534ac6d0cb5c | Metadata agent     | compute1 |                   | True  | UP    | neutron-metadata-agent    |
   | ece49ec6-6657-11e6-bafb-c7560f19197d | Metadata agent     | compute2 |                   | True  | UP    | neutron-metadata-agent    |
   +--------------------------------------+--------------------+----------+-------------------+-------+-------+---------------------------+


Başlangıç ağları oluştur¶

Yapılandırma, bir düz veya birden çok VLAN sağlayıcı ağını destekler. Kolaylık olması için, aşağıdaki prosedür bir düz tedarikçi ağı oluşturur.

1. Yönetimsel proje kimlik bilgilerini kaynak olarak verin.

2. Bir düz ağ oluşturun.

   $ openstack network create --share --provider-physical-network provider \
     --provider-network-type flat provider1
   +---------------------------+-----------+-
   | Field                     | Value     |
   +---------------------------+-----------+
   | admin_state_up            | UP        |
   | mtu                       | 1500      |
   | name                      | provider1 |
   | port_security_enabled     | True      |
   | provider:network_type     | flat      |
   | provider:physical_network | provider  |
   | provider:segmentation_id  | None      |
   | router:external           | Internal  |
   | shared                    | True      |
   | status                    | ACTIVE    |
   +---------------------------+-----------+


   Not

   share seçeneği herhangi bir projenin bu ağı kullanmasına izin verir. Sağlayıcı ağlarına erişimi sınırlamak için Rol-tabanlı Erişim Kontrolü (RBAC) konusuna bakın.

   Not

   Düz bir ağ yerine bir VLAN ağı oluşturmak için, --provider:network_type flat parametresini --provider-network-type vlan olarak değiştirin ve ``–provider-segment``e VLAN ID’e referans eden bir değer ekleyin.

3. Sağlayıcı ağ üzerinde bir IPv4 alt ağı oluştur.

   $ openstack subnet create --subnet-range 203.0.113.0/24 --gateway 203.0.113.1 \
     --network provider1 --allocation-pool start=203.0.113.11,end=203.0.113.250 \
     --dns-nameserver 8.8.4.4 provider1-v4
   +-------------------+----------------------------+
   | Field             | Value                      |
   +-------------------+----------------------------+
   | allocation_pools  | 203.0.113.11-203.0.113.250 |
   | cidr              | 203.0.113.0/24             |
   | dns_nameservers   | 8.8.4.4                    |
   | enable_dhcp       | True                       |
   | gateway_ip        | 203.0.113.1                |
   | ip_version        | 4                          |
   | name              | provider1-v4               |
   +-------------------+----------------------------+


   Not

   DHCP’nin etkinleştirilmesi, Ağ hizmetinin fiziksel ağ altyapısında mevcut DHCP hizmetleriyle etkileşime girebilecek DHCP sağlamasına neden olur.

4. Sağlayıcı ağı üzerinde bir IPv6 alt ağı oluşturun.

   $ openstack subnet create --subnet-range fd00:203:0:113::/64 --gateway fd00:203:0:113::1 \
     --ip-version 6 --ipv6-address-mode slaac --network provider1 \
     --dns-nameserver 2001:4860:4860::8844 provider1-v6
   +-------------------+------------------------------------------------------+
   | Field             | Value                                                |
   +-------------------+------------------------------------------------------+
   | allocation_pools  | fd00:203:0:113::2-fd00:203:0:113:ffff:ffff:ffff:ffff |
   | cidr              | fd00:203:0:113::/64                                  |
   | dns_nameservers   | 2001:4860:4860::8844                                 |
   | enable_dhcp       | True                                                 |
   | gateway_ip        | fd00:203:0:113::1                                    |
   | ip_version        | 6                                                    |
   | ipv6_address_mode | slaac                                                |
   | ipv6_ra_mode      | None                                                 |
   | name              | provider1-v6                                         |
   +-------------------+------------------------------------------------------+


   Not

   Ağ hizmeti, yönlendirici tanıtımı sağlamak için katman-3 aracısını kullanır. Sağlayıcı ağları, katman-3 aracı yerine katman-3 hizmetleri için fiziksel ağ altyapısına dayalıdır. Dolayısıyla, fiziksel ağ altyapısı IPv6’nın düzgün çalışması için sağlayıcı ağlarında yönlendirici tanıtımı sağlamalıdır.

Ağ işlemlerini doğrula¶

1. Her hesaplama düğümünde, qdhcp ad alanının oluşumunu doğrulayın.

   # ip netns
   qdhcp-8b868082-e312-4110-8627-298109d4401c


2. Normal (idari olmayan) bir proje kimlik bilgisi kaynağı.

3. Ağı kullanarak ping ve SSH erişim örneklerine izin vermek için uygun güvenlik grubu kurallarını oluşturun.

   $ openstack security group rule create --proto icmp default
   +------------------+-----------+
   | Field            | Value     |
   +------------------+-----------+
   | direction        | ingress   |
   | ethertype        | IPv4      |
   | protocol         | icmp      |
   | remote_ip_prefix | 0.0.0.0/0 |
   +------------------+-----------+

   $ openstack security group rule create --ethertype IPv6 --proto ipv6-icmp default
   +-----------+-----------+
   | Field     | Value     |
   +-----------+-----------+
   | direction | ingress   |
   | ethertype | IPv6      |
   | protocol  | ipv6-icmp |
   +-----------+-----------+

   $ openstack security group rule create --proto tcp --dst-port 22 default
   +------------------+-----------+
   | Field            | Value     |
   +------------------+-----------+
   | direction        | ingress   |
   | ethertype        | IPv4      |
   | port_range_max   | 22        |
   | port_range_min   | 22        |
   | protocol         | tcp       |
   | remote_ip_prefix | 0.0.0.0/0 |
   +------------------+-----------+

   $ openstack security group rule create --ethertype IPv6 --proto tcp --dst-port 22 default
   +------------------+-----------+
   | Field            | Value     |
   +------------------+-----------+
   | direction        | ingress   |
   | ethertype        | IPv6      |
   | port_range_max   | 22        |
   | port_range_min   | 22        |
   | protocol         | tcp       |
   +------------------+-----------+


4. Sağlayıcı ağı üzerindeki bir arayüzle bir sunucuyu başlatın. Örneğin, flavor ID 1’i kullanan bir CirrOS imajı.

   $ openstack server create --flavor 1 --image cirros \
     --nic net-id=NETWORK_ID provider-instance1


   ``NETWORK_ID``yi sağlayıcı ağın ID’si ile değiştirin.

5. Sunucunun IPv4 ve IPv6 adreslerini belirleyin.

   $ openstack server list
   +--------------------------------------+--------------------+--------+------------------------------------------------------------+------------+
   | ID                                   | Name               | Status | Networks                                                   | Image Name |
   +--------------------------------------+--------------------+--------+------------------------------------------------------------+------------+
   | 018e0ae2-b43c-4271-a78d-62653dd03285 | provider-instance1 | ACTIVE | provider1=203.0.113.13, fd00:203:0:113:f816:3eff:fe58:be4e | cirros     |
   +--------------------------------------+--------------------+--------+------------------------------------------------------------+------------+


6. Denetleyici düğümde veya sağlayıcı ağa erişimi olan herhangi bir ana bilgisayarda, sunucunun IPv4 ve IPv6 adreslerine ping atın.

   $ ping -c 4 203.0.113.13
   PING 203.0.113.13 (203.0.113.13) 56(84) bytes of data.
   64 bytes from 203.0.113.13: icmp_req=1 ttl=63 time=3.18 ms
   64 bytes from 203.0.113.13: icmp_req=2 ttl=63 time=0.981 ms
   64 bytes from 203.0.113.13: icmp_req=3 ttl=63 time=1.06 ms
   64 bytes from 203.0.113.13: icmp_req=4 ttl=63 time=0.929 ms

   --- 203.0.113.13 ping statistics ---
   4 packets transmitted, 4 received, 0% packet loss, time 3002ms
   rtt min/avg/max/mdev = 0.929/1.539/3.183/0.951 ms

   $ ping6 -c 4 fd00:203:0:113:f816:3eff:fe58:be4e
   PING fd00:203:0:113:f816:3eff:fe58:be4e(fd00:203:0:113:f816:3eff:fe58:be4e) 56 data bytes
   64 bytes from fd00:203:0:113:f816:3eff:fe58:be4e icmp_seq=1 ttl=64 time=1.25 ms
   64 bytes from fd00:203:0:113:f816:3eff:fe58:be4e icmp_seq=2 ttl=64 time=0.683 ms
   64 bytes from fd00:203:0:113:f816:3eff:fe58:be4e icmp_seq=3 ttl=64 time=0.762 ms
   64 bytes from fd00:203:0:113:f816:3eff:fe58:be4e icmp_seq=4 ttl=64 time=0.486 ms

   --- fd00:203:0:113:f816:3eff:fe58:be4e ping statistics ---
   4 packets transmitted, 4 received, 0% packet loss, time 2999ms
   rtt min/avg/max/mdev = 0.486/0.796/1.253/0.282 ms


7. Sunucuya erişim alın.

8. Internet veya diğer harici ağlara IPv4 ve IPv6 bağlanılabilirliğini test edin.

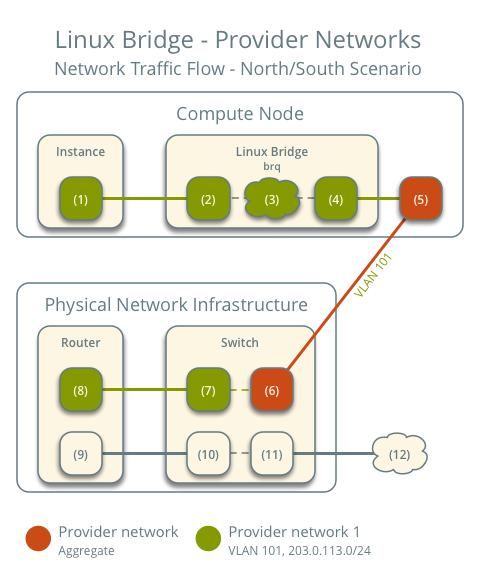

Kuzey-güney senaryosu: Sabit bir IP adresi olan sunucu¶

• Sunucu, hesaplama düğümü 1’de bulunur ve sağlayıcı ağı 1’i kullanır.
• Sunucu ana bilgisayara internet üzerinden bir paket gönderir.

Aşağıdaki adımlar hesaplama düğüm 1’i içerir.

1. Sunucu arabirimi (1) paketi sağlayıcı köprü sunucu bağlantı noktasına (2) veth çifti aracılığıyla yönlendirir.
2. Sağlayıcı köprüde güvenlik grup rolleri (3) paket için güvenlik duvarı işlerini ve bağlantı kaydını halleder.
3. Sağlayıcı köprüde VLAN alt-arabirim bağlantı noktası (4) paketi fiziksel ağ arabirimine yönlendirir (5).
4. Fiziksel ağ arabirimi (5) pakete VLAN etiketi 101 ekler ve onu fiziksel ağ altyapısı anahtarına (6) iletir.

Aşağıdaki adımlar fiziksel ağ altyapısını içerir:

1. Anahtar, VLAN etiketi 101’i paketten çıkarır ve onu yönlendiriciye (7) iletir.
2. Yönlendirici, paketin sağlayıcı ağından (8) harici ağı (9) yönlendirir ve paketi switch’e (10) iletir.
3. Switch paketi harici ağa (11) yönlendirir.
4. Harici ağ (12) paketi alır.

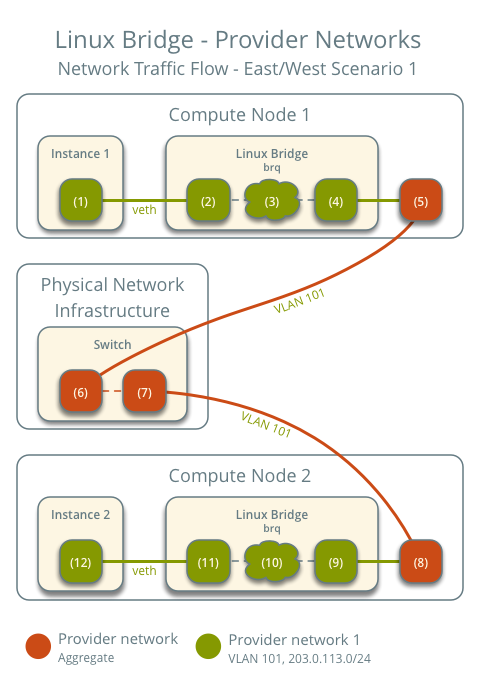

Doğu-batı senaryosu 1: Aynı ağ üzerindeki sunucular¶

Aynı ağdaki sunucular, doğrudan bu sunucuları içeren hesaplama düğümleri arasında iletişim kurar.

• Sunucu 1, hesap düğümü 1’de bulunur ve sağlayıcı ağı 1’i kullanır.
• Sunucu 2, düğüm 2 üzerindedir ve sağlayıcı ağ 2’yi kullanır.
• Sunucu 1, sunucu 2’ye bir paket gönderir.

Aşağıdaki adımlar hesaplama düğümü 1’i içerir:

1. Sunucu 1 arabirimi (1) paketi sağlayıcı köprü sunucu bağlantı noktasına (2) veth çifti ile yönlendirir.
2. Sağlayıcı köprüde güvenlik grup rolleri (3) paket için güvenlik duvarı işlerini ve bağlantı kaydını halleder.
3. Sağlayıcı köprüde VLAN alt-arabirim bağlantı noktası (4) paketi fiziksel ağ arabirimine yönlendirir (5).
4. Fiziksel ağ arabirimi (5) pakete VLAN etiketi 101 ekler ve onu fiziksel ağ altyapısı anahtarına (6) iletir.

Aşağıdaki adımlar fiziksel ağ altyapısını içerir:

1. Switch, paketi hesaplama düğümü 1’den hesaplama düğümü 2’ye (7) paketi yönlendirir.

Aşağıdaki adımlar hesaplama düğüm 2’yi içerir:

1. Fiziksel ağ arabirimi (8) VLAN 101 etiketini paketten kaldırır ve onu sağlayıcı köprüsündeki VLAN alt arabirim bağlantı noktasına (9) iletir.
2. Sağlayıcı köprüsündeki güvenlik grubu kuralları (10), paket için güvenlik duvarı ve bağlantı izlemeyi ele alır.
3. Sağlayıcı köprü, sunucu bağlantı noktası (11), paketi veth çifti aracılığıyla sunucu 2 arabirimine (12) iletir.

Doğu-batı senaryosu 2: Farklı ağlardaki sunucular¶

Sunucular, yönlendirici aracılığıyla fiziksel ağ altyapısında iletişim kurar.

• Sunucu 1, hesap düğümü 1’de bulunur ve sağlayıcı ağı 1’i kullanır.
• Sunucu 2, hesap düğümü 1’de bulunur ve sağlayıcı ağı 2’yi kullanır.
• Sunucu 1, sunucu 2’ye bir paket gönderir.

Aşağıdaki adımlar, hesaplama düğümünü içerir:

1. Sunucu 1 arabirimi (1) paketi sağlayıcı köprü sunucu bağlantı noktasına (2) veth çifti ile yönlendirir.
2. Sağlayıcı köprüde güvenlik grup rolleri (3) paket için güvenlik duvarı işlerini ve bağlantı kaydını halleder.
3. Sağlayıcı köprüde VLAN alt-arabirim bağlantı noktası (4) paketi fiziksel ağ arabirimine yönlendirir (5).
4. Fiziksel ağ arabirimi (5) pakete VLAN etiketi 101 ekler ve onu fiziksel ağ altyapısı anahtarına (6) iletir.

Aşağıdaki adımlar fiziksel ağ altyapısını içerir:

1. Anahtar, VLAN etiketi 101’i paketten çıkarır ve onu yönlendiriciye (7) iletir.
2. Yöneltici paketi sağlayıcı ağı 1’den (8) sağlayıcı ağı 2’ye (9) yönlendirir.
3. Yönlendirici paketi switch’e (10) yönlendirir.
4. Switch pakete 102 VLAN etiketi ekler ve onu hesaplama düğümü 1’e (11) iletir.

Aşağıdaki adımlar, hesaplama düğümünü içerir:

1. Fiziksel ağ arabirimi (12), VLAN etiketini (102) paketten kaldırır ve onu sağlayıcı köprüsündeki VLAN alt arabirim bağlantı noktasına (13) iletir.
2. Sağlayıcı köprüsü üzerindeki güvenlik grubu kuralları (14), paket için güvenlik duvarını ve bağlantı izlemeyi ele alır.
3. Sağlayıcı köprü sunucu bağlantı noktası (15), paketi “veth” çifti aracılığıyla sunucu 2 arabirimine (16) iletir.
